煙氣監測

揮發性有機物在線監測系統

YQ-VOCs

系統概述:

    污染源揮發性有機物在線監測系統(YQ-VOCs)采用直接抽取的采樣方式,全程高溫伴熱,分析儀采用氣相色譜和火焰離子化檢測器(GC-FID)技術,檢測煙氣中的甲烷(CH4)和非甲烷總烴(NMHC)以及苯系物(BTEX)等揮發性有機物因子的濃度,同時監測煙氣中的溫度、壓力、流速、濕度、氧(選配)等參數。計算污染物中的排放速率和排放量,顯示和打印各種參數,報表,并將數據上傳至管理部門。

系統特點:

    采用雙色譜柱雙FID檢測器的方式,可同時監測甲烷、非甲烷總烴以及苯系物的濃度。整套儀器具有高靈敏度,高穩定性,高重復性等優點;

    系統采用全程高溫伴熱,從探頭采樣到分析全程高溫,無需除水,確保樣品無損失,保證監測數據準確可靠;

    具有自動保護功能,檢測到FID火焰熄滅后自動關閉氫氣和空氣氣源,保證系統安全;

    具有自動吹掃功能,可自動去除濾芯表面的粉塵,延長濾芯使用壽命;

    具有多種數據接口,可以滿足不同用戶對監控?cái)?shù)據上傳的要求;

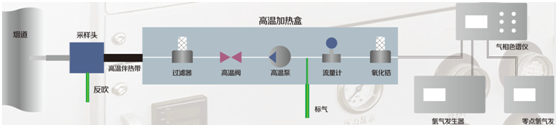

系統流程圖:

行業應用:

        VOCs 排放監測主要涉及石油化工、有機化工、醫藥制造、工業涂裝、機械設備制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠粘劑、制鞋、油品運輸?shù)刃袠I(yè)。


系統主要技術指標

性能和設計數據

數據

系統數據

機柜環境溫度

5~40

機柜環境濕度

20~85%RH

采樣氣流量

3L/min

絕緣電阻

20MΩ

系統壓縮空氣需求量(峰值)

250L/min

壓縮空氣壓力范圍

0.4~0.7MPa

污染物監測技術指標

量程

甲烷,非甲烷總烴0~1000mg/m³,苯系物0~50mg/m³

示值誤差

±2%F.S

重復性

2%

零點漂移

±3%F.S./4h

量程漂移

±3%F.S./4h

分析周期

非甲烷總烴1min,苯系物6min

檢出限

甲烷:0.1ppm;非甲烷總烴:0.04ppm;苯系物:0.1ppm

氣參數監測技術指標

煙氣溫度測量范圍

0~300°C

煙氣流速測量范圍

5~40m/s

煙氣壓力測量范圍

-5KPa~5KPa

煙氣氧氣測量范圍

0~25%
